PC PUMP (Progressive Cavity Pump Type)
로터가 회전하면서, 로터&스테이터 사이의 빈공간(Cavity)의 유체를 연속적으로 다음 공간으로 밀어내는 방식의 펌프 시스템으로, 스테이터 내부 로터의 회전으로 토출과 밀폐가 연속적으로 동시에 이루어져, 편리모터 동작으로 토출/밀폐 제어가 가능합니다. 모터 RPM으로 토출 유량과 고점도 유체에도 적용 가능하며 부유물 포함한 유체에도 적용 가능.

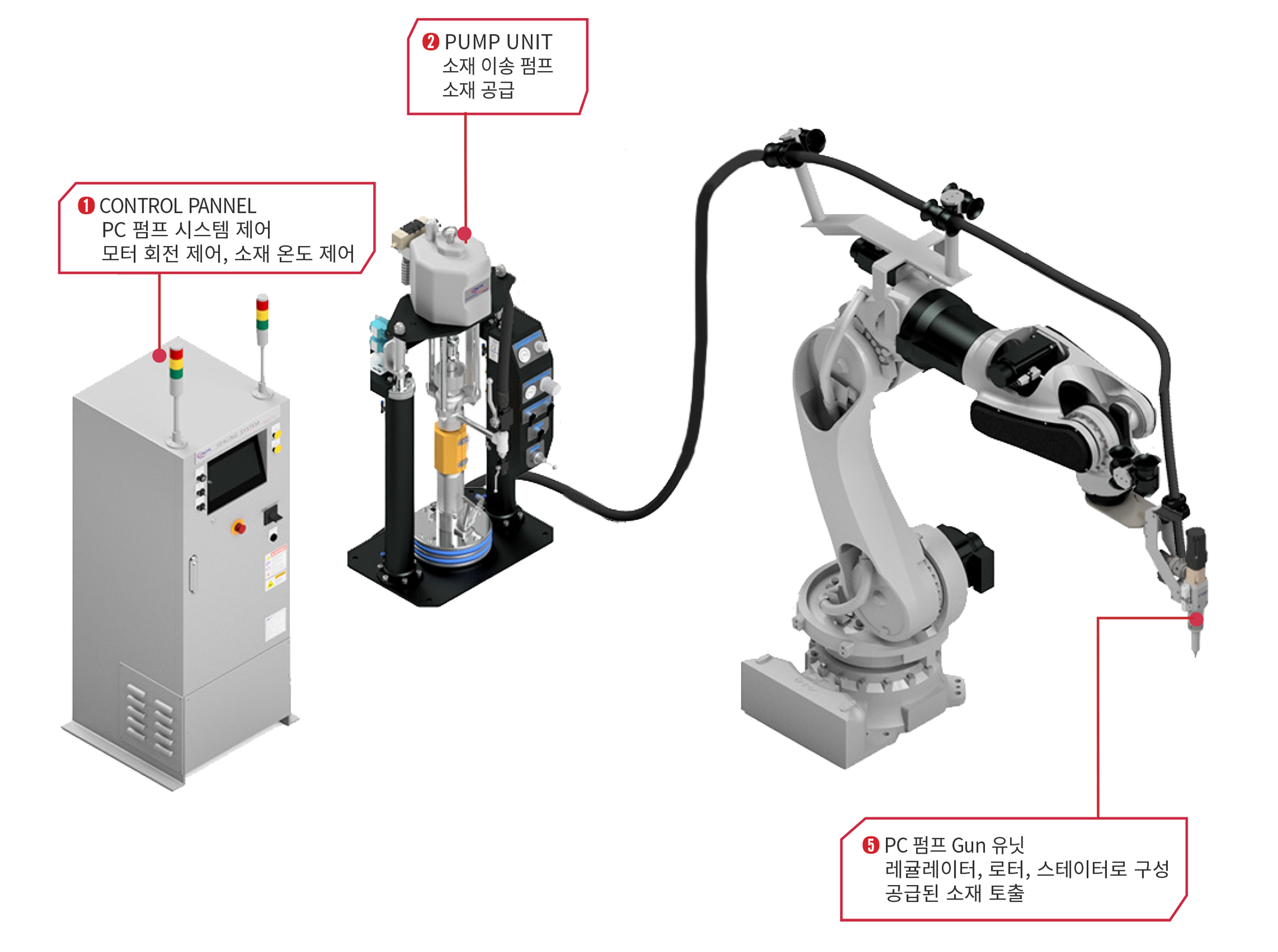

Lay-out
설비특징
| 토출 정밀도 | 모터 정격 | 모터 RPM | 로터 RPM | 최대 토출 유량 |
|---|---|---|---|---|
| 1% 이내 | 400W | 3000 | 200 | 3.5cc/sec |

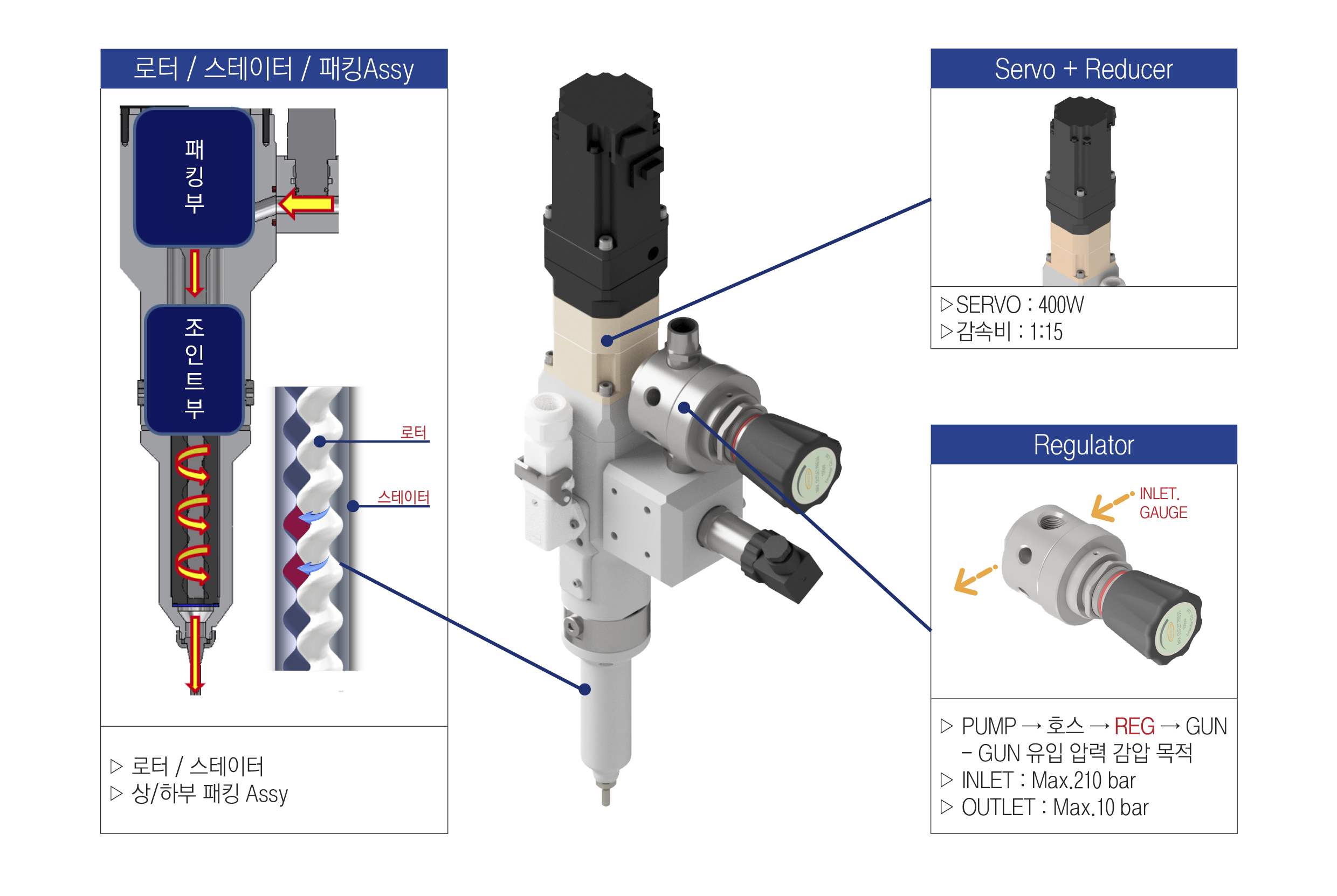

Gun Unit
Gun Unit Spec.
| 모 터 | 감속기 | 최대유량 | 적용 유체 | 반복 토출 정밀도 |
|---|---|---|---|---|
| 400W / AC 서보 모터 | 감속비 15:1 | 3.5cc/sec(구조용접착제) | 구조용 D TYPE | ± 2% 이내 |
| 로터 최대 회전수 | 최대 입구 압력 | 최대 출구 압력 | 노즐 직경 | SET 무게 |
|---|---|---|---|---|
| 200 rpm | 10 bar | 30 bar | Ø1.4 (필요시 변경가능) | 11Kg (소용량 추가 예정) |
PC펌프 개요

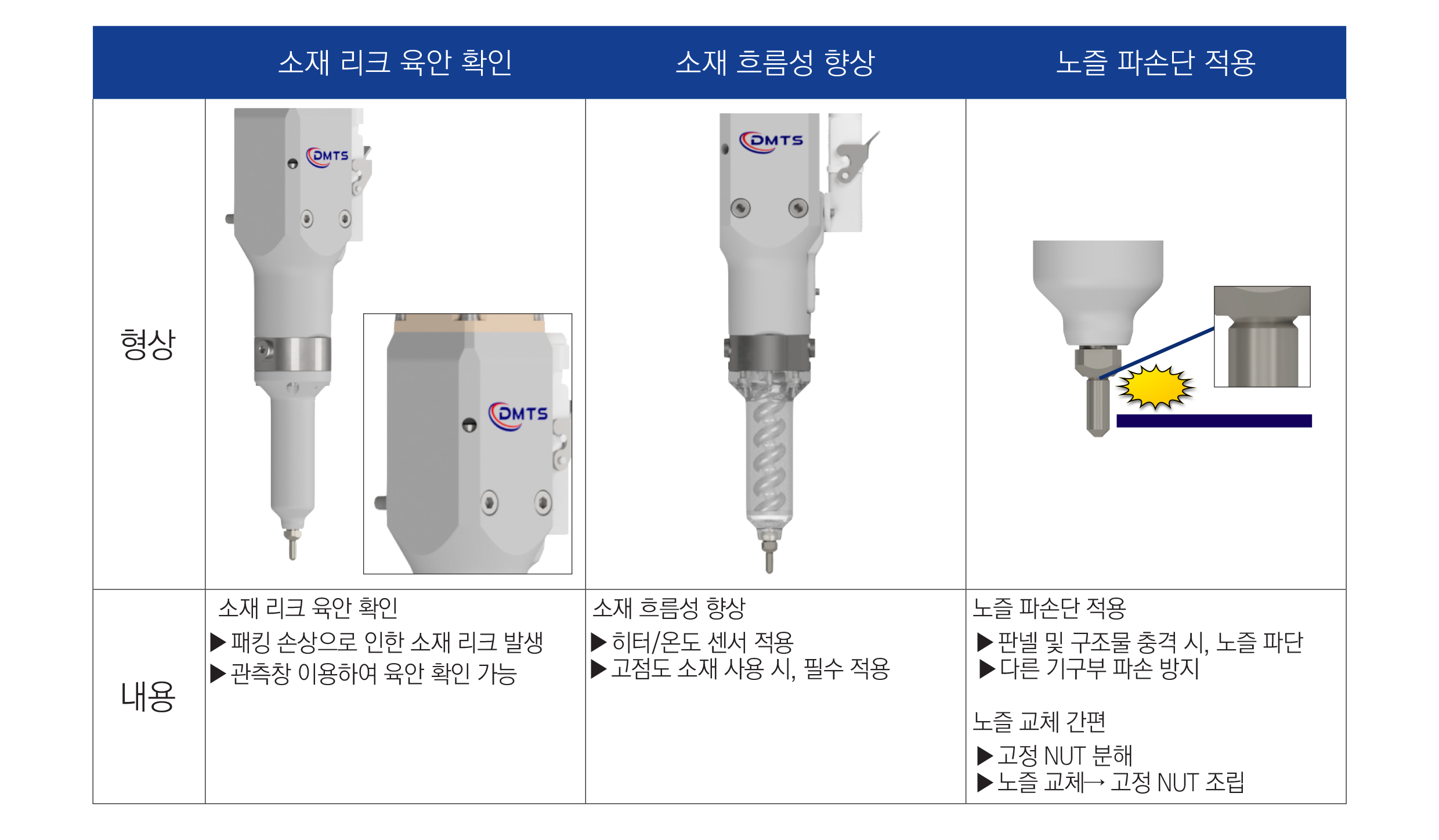

편의사항

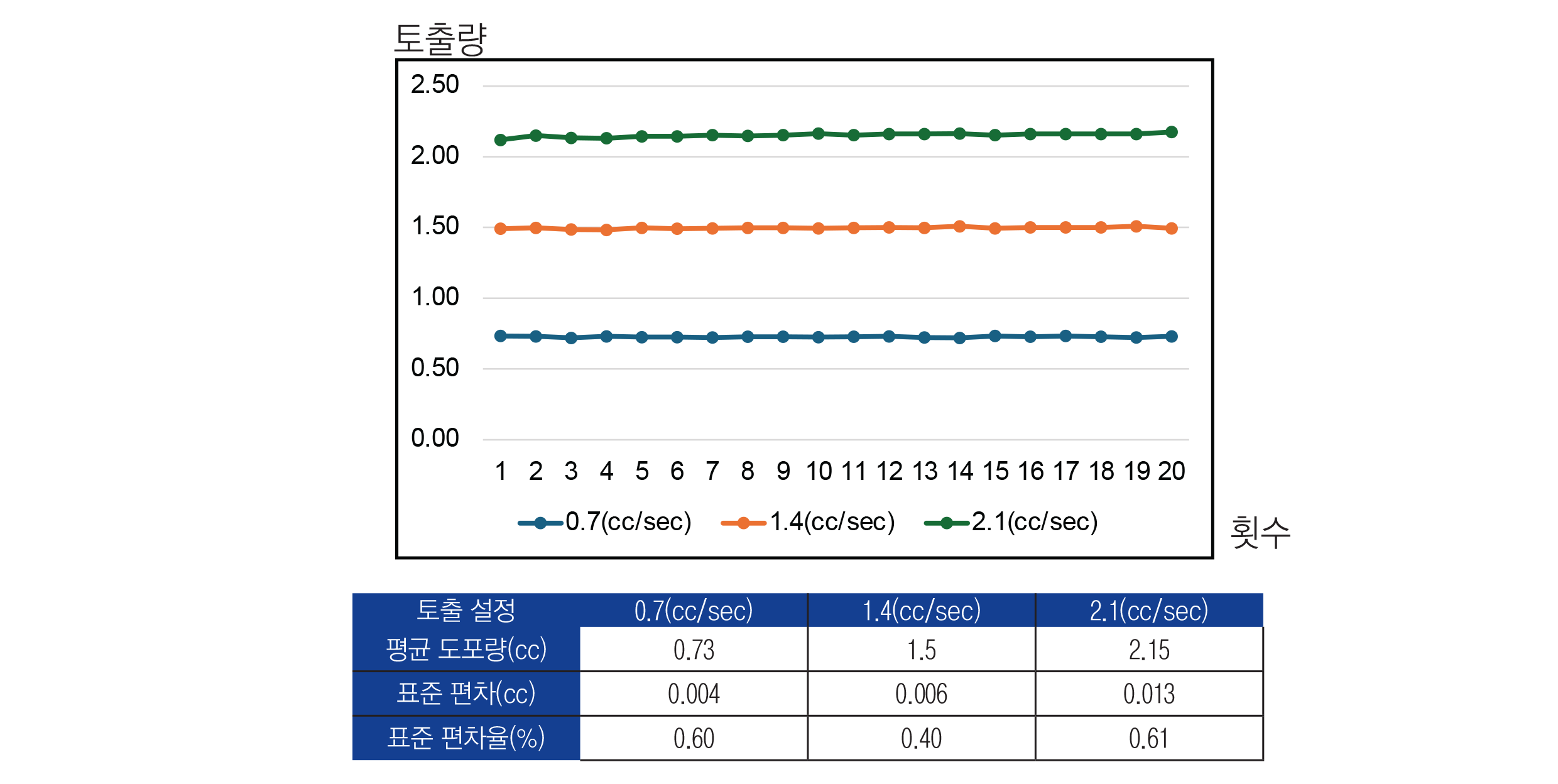

정량 토출 테스트
